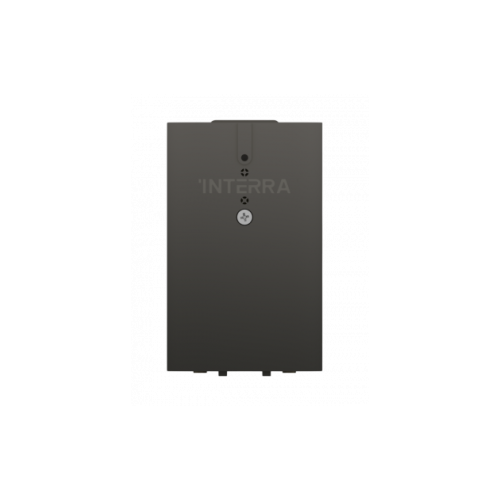

Датчик протечки KNX Water Flood Detector с выносным зондом, длина зонда до 25см., LED индикация, встроенное реле для управления клапанами (перекл. контакт), зуммер, цвет Антрацит
Interra Датчик протечки KNX Water Flood Detector (зонд до 25 см, LED, реле, зуммер, антрацит)
Назначение и логика работы
- Зонд замыкает контакты при наличии воды — включается LED, зуммер и переключается встроенное реле.
- По KNX передаётся тревога и состояние реле; возможен приём команд (сброс зуммера, управление реле) — зависит от прошивки.
- Для силовых устройств рекомендуются промежуточные реле/контакторы.
Монтаж и размещение
- Зонд ставят на полу в местах вероятной утечки: рядом с бойлером, под мойкой, у стиралки.
- Корпус крепят выше уровня воды, зонд выводят к месту контроля.
- Избегать постоянной конденсации и струй воды, контролировать отсутствие потенциальной разности с металлоконструкциями.
Подключение к KNX и ETS
- Назначить физический адрес в ETS, добавить объекты (типично: тревога, состояние реле, сброс зуммера, статус).
- Настроить поведение зуммера, тип реле (NO/NC) и задержки. Проверить срабатывание и telegram при тесте.
Сценарий автоматического отключения воды
- Срабатывание датчика отправляет адрес тревоги → актюатор клапана закрывает воду.
- Для высокого тока использовать промежуточное реле/контактор. Добавить логику подтверждения и уведомления.
Локальная индикация и управление
- LED и зуммер для локальной тревоги, обычно доступен ручной/дистанционный сброс зуммера.
Безопасность и электроника
- Сверьте номиналы реле с нагрузкой. Используйте УЗО/автоматы при необходимости. Не подключайте зонд к цепям с разным потенциалом без инструкции производителя.
Обслуживание и проверка
- Тестировать раз в 1–3 месяца (влажная салфетка → срабатывание).
- Очищать зонд, проверять крепления и провода.
Устранение неисправностей
- Нет KNX связи — проверить шину и питание, физический адрес.
- Не срабатывает — проверить целостность зонда и контакты.
- Ложные срабатывания — проверить место (конденсат, брызги), возможно сменить расположение.
Документы и помощь
- Сверяйтесь с паспортом и datasheet. Если нужно, пришлите модель или фото клемм — подготовлю упрощённую конфигурацию ETS и карту групповых адресов.
