Датчик KNX Качества Воздуха

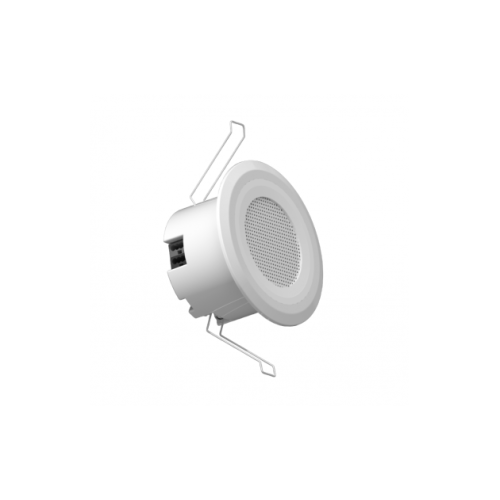

Interra Датчик KNX Качества Воздуха
Краткое описание
Комнатный KNX‑датчик качества воздуха (Air Quality) от Interra — измеряет параметры микроклимата и воздушной среды и передаёт их в шину KNX для управления вентиляцией, кондиционированием и системами автоматизации. В зависимости от модели доступны комбинации сенсоров: CO2 (NDIR), температура, влажность, TVOC (VOC), PM2.5/PM10 (опционально).
Основные функции
- Измерение CO2, температуры и относительной влажности (базово)
- Опционально TVOC и/или частицы PM2.5/PM10
- Передача значений в KNX шину (настраиваемые групповые объекты)
- Конфигурирование и интеграция через ETS
- Локальная индикаторная LED‑индикация (в некоторых моделях дисплей)
- Автокалибровка CO2 (опционально) и компенсация температуры/влажности
- Пороги тревог и логика для управления приточно‑вытяжной вентиляцией
Типичные технические характеристики
- Источник питания KNX шина (36 V DC), энергоёмкость зависит от модели
- Диапазон CO2 (обычно) 0–5000 ppm, типичная точность ±(30 ppm + 3 % измерения) для NDIR‑модулей
- Диапазон температуры −10 … +50 °C, точность ±0.3…0.5 °C
- Относительная влажность 0…100 % RH, точность ±2…5 % RH
- TVOC сенсоры типа MOx, выход в ppb/μg/m3 (в зависимости от прошивки)
- PM2.5 опция: лазерный сенсор, диапазон 0–1000 µg/m3 (в зависимости от модуля)
- Климатические условия эксплуатации обычно +0 … +50 °C, относительная влажность <95 % без конденсата
- Соответствие требованиям KNX, CE, RoHS (проверяйте конкретную модель для сертификатов)
Интеграция в KNX и параметры конфигурации
- Настройка через ETS: назначение групповых адресов для каждого измеряемого параметра (CO2, temp, RH, TVOC, PM2.5, состояния предупреждений и т. д.)
- Конфигурируемые интервалы опроса/публикации значений для оптимизации трафика шины
- Настройки смещений/калибровки, порогов включения вентиляции и задержек фильтрации
- Команды ручной/автоматической калибровки (если поддерживаются) и диагностики
Монтаж и размещение
- Рекомендуемая высота установки для комнатных датчиков 1.1–1.7 м от пола (в рабочей зоне)
- Избегать установки рядом с окнами, дверями, вентиляционными решетками, источниками тепла или влажности (кухни, ванные)
- Для коррекции параметров вентиляции в помещениях с высокими потолками или коридорах применять отдельные правила размещения и/или дополнительные датчики
Обслуживание и калибровка
- Рекомендуемая периодичность проверки и обслуживания 1 раз в год
- Очистка корпуса и воздушного входа без агрессивных растворителей
- При наличии автокалибровки CO2 — контролировать условия для корректной работы (не постоянное высокое содержание CO2)
- Ручная калибровка/проверка с эталоном при необходимости (особенно для CO2 и PM)
Практические рекомендации по порогам вентиляции
- CO2 ориентировочно: <800 ppm — нормальный уровень, 800–1000 ppm — повышенная загазованность, >1000 ppm — рекомендовано усиливать вентиляцию
- TVOC и PM пороговые значения зависят от используемой шкалы; при интеграции задавайте пороги и гистерезис через ETS с учётом требований здания
Выбор модели и что уточнить при подборе
- Какие параметры нужны обязательно (CO2 / temp / RH / TVOC / PM2.5)
- Тип монтажа (стена/потолок), внешний вид и интерфейс (наличие дисплея)
- Требуемые сертификаты и совместимость с существующей KNX‑системой
- Требования по точности и по периодичности отправки данных в шину
