Датчик движения Outdoor KNX Movable Motion Sensor, уличный IP55, настенный или потолочный монтаж, зона обнаружения 360°-до 32м, 2 выхода упр. освещением, 2 выхода ОВКВ, 1 тревожный выход, цвет белый

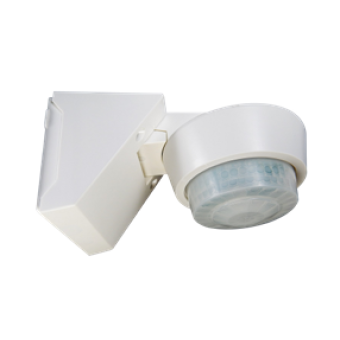

interra Датчик движения Outdoor KNX Movable Motion Sensor
Краткое описание
Уличный датчик движения для интеграции в KNX‑систему. IP55, настенный или потолочный монтаж, зона обнаружения 360° до 32 м, два выхода управления освещением, два выхода для ОВКВ, один тревожный выход. Цвет белый.
Основные функции
- 360° детекция движения до 32 м (в открытой зоне).
- Два независимых выхода управления освещением (реле/логические выходы).
- Два выхода для систем отопления/вентиляции/кондиционирования (ОВКВ).
- Тревожный выход для сигнализации/безопасности.
- Встроенный датчик освещённости для автоматического управления по уровню света.
- Настраиваемые схемы работы: присутствие/проход, режимы тестирования, блокировка ручного управления.
- Настройка порогов, времени удержания и логики через ETS.
Технические характеристики (типичные)
- Класс защиты корпуса IP55.
- Зона обнаружения 360° до 32 м (в открытой зоне, без препятствий).
- Монтаж настенный или потолочный.
- Цвет корпусa белый.
- Количество выходов освещения 2.
- Количество выходов ОВКВ 2.
- Тревожный выход 1.
- Интерфейс KNX TP (обычно), возможно KNX/IP — уточняйте модель.
- Параметры передачи и типы DPT настраиваются через ETS.
(Для точных электрических характеристик, габаритов, диапазона рабочих температур см. паспорт модели.)
Интерфейс KNX и типичные KNX объекты
- Датчик движения (binary, DPT 1.001) — обнаружение движения.
- Состояние присутствия/occupancy (binary, DPT 1.001).
- Управление освещением 1 и 2 (binary или DPT 5.xxx для диммирования при наличии) — включение/выключение/диммирование.
- Управление ОВКВ 1 и 2 (binary или аналоговый в зависимости от модели).
- Освещённость (analog, DPT 9.001 или 5.001 в зависимости от реализации) — значение в люкс или процент.
- Тревожный сигнал (binary, DPT 1.001).
- Сигналы неисправности/состояния (binary).
- Параметры в ETS для порогов яркости, времени удержания, режима присутствия, чувствительности датчика, фильтрации пиков, периодической отправки.
Настройка в ETS
- Указать групповые адреса для всех выходов и датчиков.
- Настроить порог освещённости при котором срабатывает автоматическое включение.
- Установить время удержания (hold time) для освещения.
- Настроить режим присутствия/прохода и блокировку/ручное управление.
- Выбрать тип передачи данных и интервал отправки для экономии шины.
(Могу подготовить пример Application Program / ETS‑файл для конкретной модели.)
Монтаж и рекомендации по месту установки
- Устанавливать на высоте и в положении, обеспечивающем обзор зоны без крупных препятствий. Для максимальной дальности размещать так, чтобы не было экранов и веток в зоне видимости.
- При настенном монтаже учитывать характер зоны (коридор/фасад) — угол сканирования будет отличаться от потолочного.
- Избегать прямого попадания источников тепла и направленных светильников в зону датчика.
- Обеспечить защиту от сильных струй воды; IP55 не предназначен для полного погружения.
- Проложить кабели согласно требованиям KNX, предусмотреть заземление корпуса при необходимости.
Подключение и питание
- Питается от шины KNX (TP) или от отдельного питания в зависимости от исполнения — уточните модель.
- Все управляющие и тревожные выходы в зависимости от версии могут быть безпотенциальными контактовыми или открытым коллектором — смотреть электрическую схему.
- Соблюдать полярность, экранирование и требования по сечению проводов в документации.
Обслуживание и эксплуатация
- Регулярная чистка корпуса и датчика от грязи/паутин для сохранения чувствительности.
- Проверка работоспособности после сильных погодных воздействий.
- Калибровка порогов освещённости и чувствительности по месту установки при вводе в эксплуатацию.
